ピット転落防止パネル エフオールセキュリティー

F-all Security
TFS-700A

毎年どこかで起きている地下ピット開口部への転落事故。 整備スタッフの事故による怪我、そのスタッフへの補償、離脱による整備遅延は経営にも重大な影響を及ぼします。 そんな数ある悩みを解決する製品をTRIENSが提案いたします。

規格 対応ピット幅:700mm
耐荷重:150kgf/250㎟(静荷重)

製品特徴

ピタッと防ぐ!最大150kgfまで耐久

高強度ハニカム構造パネルの採用で、人の転落を防ぎます。万が一パネルに乗っても突き抜けることなく転落を防止します。

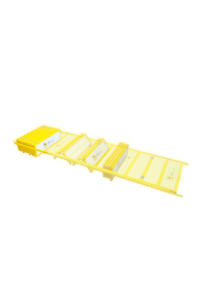

ギュッと小さく!格納時は 展開時の1/5省スペース!

パネルを折り畳むことで、作業に必要な開口を確保します。格納スペースは展開時のなんと5分の1で作業の邪魔になりません。

サッと動く!独自のロック機構

樹脂と鋼材を組み合わせ軽量化し、展開・折りたたみ動作もスムーズに行えます。独自のロック機構で展開するだけで自動で固定されます。

パネルは光を透し、塞いだピット内も明るく安心

PPでできたパネルは光を透すため、ピットの一部をパネルで塞いでも、室内の照明光をピット内に取り入れられ、ピット内で安心して作業をすることができます。

製品紹介動画

スペック

スペック詳細

TFS-700A

対応ピット幅 700㎜
寸法㎜:A 687
設計上の使用期間 使用開始より5年(メーカー推奨)
※保障期間ではありません。
本体重量 9.1kg



使用環境 屋内
本体材質 フレーム:SPCC
パネル:PP
ガイドローラー:SUS
耐荷重 150kgf/250㎟(静荷重)

各種参考画像

外寸図

F-all Security走行レール

収納時

DXFをダウンロードするには下記の必要となります。各項目入力後にダウンロードが可能となります。
