電気溶接リール アースクリップ仕様
O-series
SDR-3815A

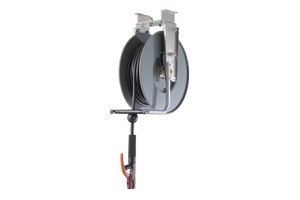

アーク溶接ケーブルを巻いたリール。アースクリップ付属
30年愛され続けるロングセラーシリーズ。
| サイズ |
高出力が必要な場面も無理なく快適作業ができる大型リールです。 |
|---|---|
| 機能 |
ギアと爪を用いたロック方法で、一定の間隔でロック・解除できます。 |
| 規格 |
許容電流使用率（A)：100％(150A)/50％(220A) コード仕様：38.0mm² × 1心 コード長さ：15m ロック機構：ラチェット式 |
スペック
2次側（出力側）仕様
| 長さ(m) | 15.0 |
|---|---|
| 断面積(㎟) x 心数 | 38.0 x 1 |
| 許容電流使用率（A） | 100％(150A)/50％(220A) |
| ケーブルカラー | ブラック |
| 先端形状 | 溶接アースクリップ |
1次側（入力側）仕様
| 接続形状 | M10ボルトナット丸端子固定型 |
|---|
＊1次側（入力側）ケーブルは付属しておりません。
本体仕様
| 本体サイズ （A×B×C /mm） | 430×390×220 |
|---|---|
| 本体重量（kg） | 15.9 |
| 保証 | 1年 |
| 備考 |
外寸図
DXFをダウンロードするには下記の必要となります。各項目入力後にダウンロードが可能となります。
