製品概要

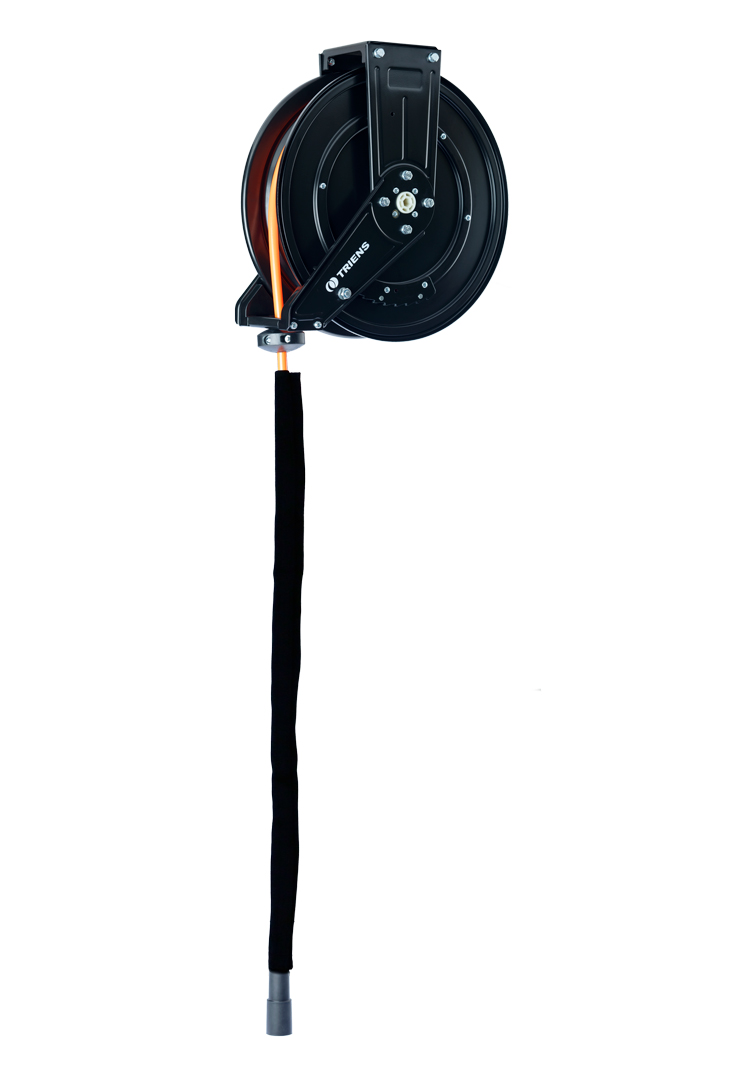

あばれ防止カバー付属 エアリール安心セット
M-series
MMA-415A-140
圧縮空気用エアーホースを巻いたホースリール。 堅牢さと耐久性を追求して生まれたヘビーデューティーシリーズ。
あばれ防止カバー（＞詳細）がセットになった商品です。
- ホース内径
- 11.0mm
- ホース長さ
- 15m
- ホース種類
- ポリウレタン樹脂
- ロック機構
- ラチェット式
- セット品
- あばれ防止カバー
カラー
サイズ
-
M-Series 大型
大径/スリム形状のヘビーデューティータイプの大型リールです。
景観を考慮した特徴的な本体カバーで、アーム方向の変更で5通りの設置方法が可能。
様々な用途に対応するラインアップ。特に大型整備工場などに最適。
機能
-
ラチェット式
ギアと爪を用いたロック方法で、一定の間隔でロック・解除できます。
その他の規格
製品特徴
軽〜く引き出せる！ インテグレートシャフト
負荷がかかりやすいドラムとシャフトを直角に溶接し一体化
する事で各パーツの抵抗を低減。
荷重を分散！ダブルアーム構造
ダブルアーム構造により本体をしっかり支え歪みを軽減します。
超軽量設計
ダブルアーム構造で本体への負荷軽減。強度はそのままにドラムの板厚を薄くし軽量化をはかりました。
全部品RoHS2指令対応
環境に配慮し、RoHS2指令対応の部品のみを使用しています。
製品紹介動画
スペック
スペック詳細
ホース2次側（出力側）仕様
| 長さ(m) | 15.0 |
|---|---|
| 内径(mm) | 11.0 |
| 外径(mm) | 16.0 |
| 最高圧力（MPa） | 1.4 |
| ホース種類 | ポリウレタン樹脂 |
| ホースカラー | オレンジ |
| 先端形状 | メスネジ Rc1/2 |
ホース1次側（入力側）仕様
| 長さ(m) | 1.5 |
|---|---|
| 内径(mm) | 11.0 |
| 外径(mm) | 16.0 |
| 最高圧力（MPa） | 1.4 |
| ホース種類 | ポリウレタン樹脂 |
| ホースカラー | オレンジ |
| 先端形状 | メスネジ G1/2 ユニオンメスシート |
本体仕様
| 本体サイズ （A×B×C /mm） | 502 × 471 × 226 |
|---|---|
| 本体重量（kg） | 15.9 |
| ロック機構 | ラチェット式 |
| 保証 | 1年 |
| 備考 |
あばれ防止カバー仕様
| 対応ホース | 3/8, 1/2サイズ |
|---|---|
| 本体寸法（W×L） | 140×700 |
| 材質 | ナイロン |
| 使用温度範囲 | -60℃～+125℃ |
| 環境負荷物質 | RoHS指令適合品 |
| 備考 | 難燃性 |
外寸図
