エアリール

S-Series

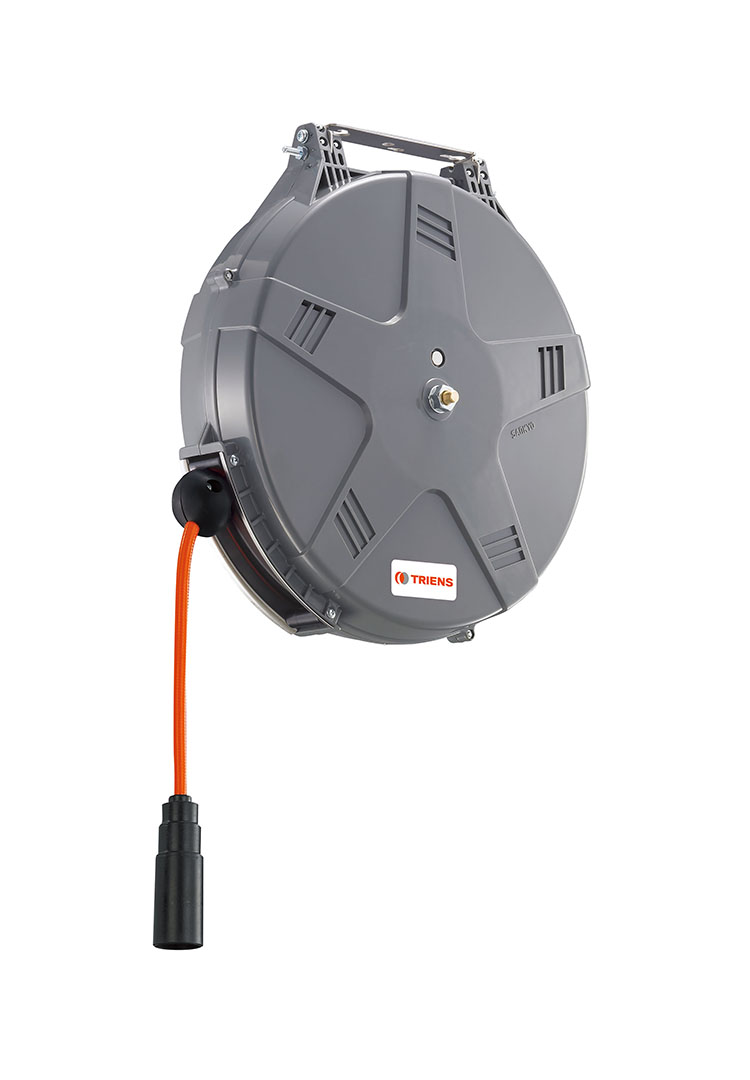

【廃番】SHR-35Z

ラチェット式

こちらの型式はリニューアルのため廃番となりました。
後継機種はこちらからご確認ください。

サイズ

信頼と実績。TRIENSの正常進化型 フラッグシップモデル・中型リールです。
シンプルで堅牢なデザインが特徴。
ホース長さが十分あり、広いスペースでも安心。高所への取り付けにも有効です。

機能

開口部にSUSプロテクターを装備することでリールを引き出す際の樹脂カバーの摩耗を解消。樹脂カバーの耐久性が大幅に向上し、環境負荷の軽減に繋がります。

メンテナンスを向上させるラクラク継手仕様。
ホース根元部側に別途継手を設けることにより、本体部分の分解をすることなく誰でも簡単にホース交換ができる当社独自の機能です。

ギアと爪を用いたロック方法で、一定の間隔でロック・解除できます。

規格 ホース内径:8.0mm
ホース長さ:15m
ホース種類:ポリウレタン樹脂
ロック機構:ラチェット式

製品特徴

耐久性向上!SUSプロテクター

開口部にSUSプロテクターを装備することでリールを引き出す際の樹脂カバーの摩耗を解消。樹脂カバーの耐久性が大幅に向上し、環境負荷の軽減に繋がります。

メンテナンスを向上させるラクラク継手仕様

ホースの根元部側に別途継手を設けることにより、本体の分解をすることなく誰でも簡単にホース交換が出来る当社独自の機能です。

スペック

スペック詳細

ホース2次側(出力側)仕様

長さ(m) 15.0
内径(mm) 8.0
外径(mm) 12.0
最高圧力(MPa) 1.4
ホース種類 ポリウレタン樹脂
ホースカラー オレンジ
先端形状 メスネジRc3/8

ホース1次側(入力側)仕様

長さ(m) 1.0
内径(mm) 8.0
外径(mm) 12.0
最高圧力(MPa) 1.4
ホース種類 ポリウレタン樹脂
ホースカラー オレンジ
先端形状 オスネジ自在R3/8

本体仕様

本体サイズ (A×B×C /mm) 408×384×173
本体重量(kg) 6.8
ロック機構 ラチェット式
備考

外寸図
