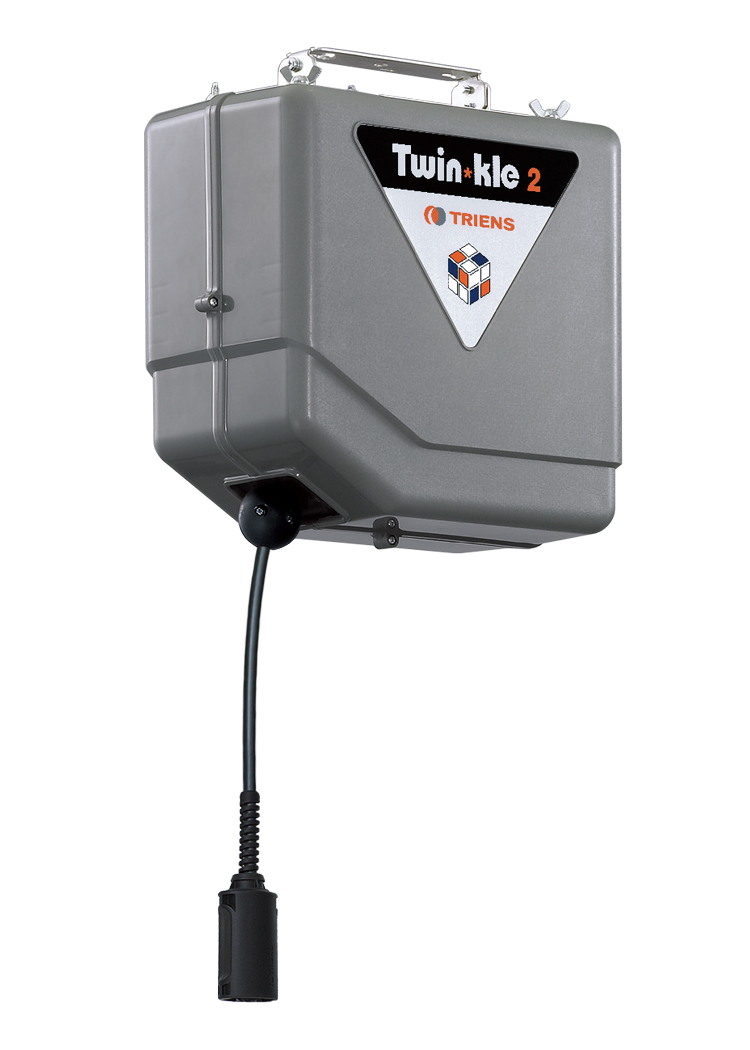

耐火花性ソフトエアリール

Twin–Kle2
TR2-SA

ラチェット式

圧縮空気用エアーホースを巻いたホースリール。 リールの組合せ自由で1連、2連…と増設が可能なコンビネーション式リールです。 単品でもお使いいただけます。 巻き癖がつきにくく、耐火花性も高いソフトホース仕様。

カラー選択

ロック機構選択

ラチェット式

ギアと爪を用いたロック方法で、一定の間隔でロック・解除できます。

ブレーキ式

任意の位置で長さをロックでき、ブレーキワイヤーを引いてロックを解除できます。

機能

メンテナンスを向上させるラクラク継手仕様。
ホース根元部側に別途継手を設けることにより、本体部分の分解をすることなく誰でも簡単にホース交換ができる当社独自の機能です。

火花に強い耐火花ホース。
耐火花生が高く、巻きぐせがつきづらいホース仕様です。

ギアと爪を用いたロック方法で、一定の間隔でロック・解除できます。

規格 ホース内径:6.5mm
ホース長さ:10m
ホース種類:外層PVC、内層PU
ロック機構:ラチェット式

製品特徴

用途に合わせてセットアップ可能

組み合わせが自由に選べて増設も可能、汎用性の高いコンビネーションリールです。

分解不要!ラクラク継ぎ手仕様

メンテナンスを向上させるラクラク継手仕様。
ホース根元部側に別途継手を設けることにより、本体部分の分解をすることなく誰でも簡単にホース交換ができる当社独自の機能です。

金具カバー&樹脂スプリング

劣化やパンクの原因となるホースの折れ曲がりを樹脂スプリングが軽減します。金具カバーは手にフィットする形状で持ちやすく、丈夫です。

製品紹介動画

スペック

スペック詳細

ホース2次側(出力側)仕様

長さ(m) 10.0
内径(mm) 6.5
外径(mm) 10.0
最高圧力(MPa) 1.4
ホース種類 外層PVC、内層PU
ホースカラー ブラック
先端形状 メスネジ G1/4 (Oリング入り)

ホース1次側(入力側)仕様

長さ(m) 0.4
内径(mm) 6.5
外径(mm) 10.0
最高圧力(MPa) 1.4
ホース種類 外層PVC、内層PU
ホースカラー ブラック
先端形状 オスネジ自在 R1/4

本体仕様

本体サイズ (A×B×C /mm) 355×336×196
本体重量(kg) 4.2
ロック機構 ラチェット式
交換用ホース型式 SB-295ZS 6.5mm×9.5mm
備考

外寸図

DXFをダウンロードするには下記の必要となります。各項目入力後にダウンロードが可能となります。
