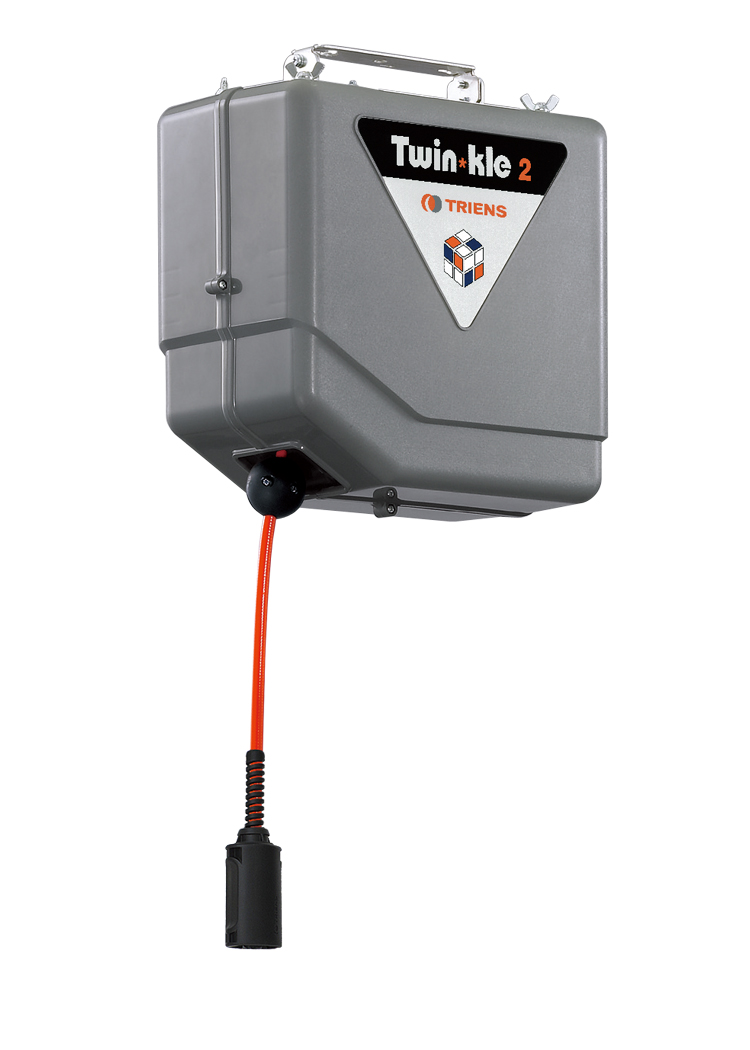

エアリール
Twin–Kle2
TR2-A
圧縮空気用エアーホースを巻いたホースリール。
リールの組合せ自由で１連、２連…と増設が可能なコンビネーション式リールです。
単品でもお使いいただけます。
カラー選択
ラチェット式
ギアと爪を用いたロック方法で、一定の間隔でロック・解除できます。
ブレーキ式
任意の位置で長さをロックでき、ブレーキワイヤーを引いてロックを解除できます。
| 機能 |
メンテナンスを向上させるラクラク継手仕様。 ギアと爪を用いたロック方法で、一定の間隔でロック・解除できます。 |
|---|---|
| 規格 |
ホース内径：6.5mm ホース長さ：10m ホース種類：ポリウレタン樹脂 ロック機構：ラチェット式 |
製品特徴
用途に合わせてセットアップ可能
組み合わせが自由に選べて増設も可能、汎用性の高いコンビネーションリールです。
分解不要！ラクラク継ぎ手仕様
メンテナンスを向上させるラクラク継手仕様。
ホース根元部側に別途継手を設けることにより、本体部分の分解をすることなく誰でも簡単にホース交換ができる当社独自の機能です。
金具カバー＆樹脂スプリング
劣化やパンクの原因となるホースの折れ曲がりを樹脂スプリングが軽減します。金具カバーは手にフィットする形状で持ちやすく、丈夫です。
スペック
スペック詳細
ホース2次側（出力側）仕様
| 長さ(m) | 10.0 |
|---|---|
| 内径(mm) | 6.5 |
| 外径(mm) | 10.0 |
| 最高圧力（MPa） | 1.4 |
| ホース種類 | ポリウレタン樹脂 |
| ホースカラー | オレンジ |
| 先端形状 | メスネジ G1/4 (Oリング入り） |
ホース1次側（入力側）仕様
| 長さ(m) | 0.4 |
|---|---|
| 内径(mm) | 6.5 |
| 外径(mm) | 10.0 |
| 最高圧力（MPa） | 1.4 |
| ホース種類 | ポリウレタン樹脂 |
| ホースカラー | オレンジ |
| 先端形状 | オスネジ自在 R1/4 |
本体仕様
| 本体サイズ （A×B×C /mm） | 355×336×196 |
|---|---|
| 本体重量（kg） | 4.2 |
| ロック機構 | ラチェット式 |
| 交換用ホース型式 | S-295ZS 6.5mm x 9.5m |
| 備考 |
外寸図
DXFをダウンロードするには下記の必要となります。各項目入力後にダウンロードが可能となります。
