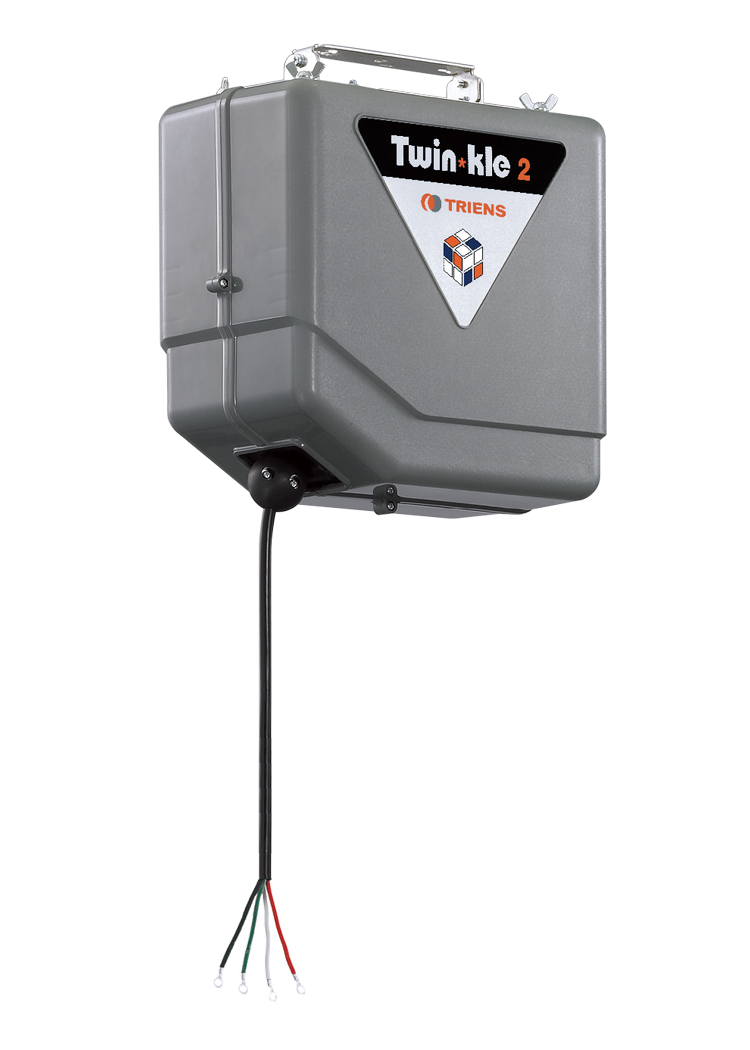

制御リール
Twin–Kle2
TR2-4NL
制御信号の伝達用コードリール。
リールの組合せ自由で１連、２連…と増設が可能なコンビネーション式リールです。
単品でもお使いいただけます。
カラー選択
ロック機構選択
ラチェット式
ギアと爪を用いたロック方法で、一定の間隔でロック・解除できます。
ブレーキ式
任意の位置で長さをロックでき、ブレーキワイヤーを引いてロックを解除できます。
| 機能 |
ギアと爪を用いたロック方法で、一定の間隔でロック・解除できます。 |
|---|---|
| 規格 |
定格電圧/電流：AC125V/6A AC250V/3A コード仕様：2.0mm×4心 コード長さ：8.0m ロック機構：ラチェット式 |
製品特徴
用途に合わせてセットアップ可能
組み合わせが自由に選べて増設も可能、汎用性の高いコンビネーションリールです。
スペック
スペック詳細
コード 2次側(出力側)仕様
| 長さ(m) | 8.0 |
|---|---|
| 断面積（㎟）/ 心数 | 2.0/4 |
| 定格電圧/電流 | AC125V/6A AC250V/3A |
| コードカラー | ブラック |
| 先端形状 | 先端丸端子 |
コード 1次側(入力側)仕様
| 長さ(m) | 0.5 |
|---|---|
| 断面積（㎟）/ 心数 | 2.0/4 |
| 定格電圧/電流 | AC125V/6A AC250V/3A |
| コードカラー | ブラック |
| 先端形状 | 差込型ピン端子 |
本体仕様
| 本体サイズ （A×B×C /mm） | 355×336×196 |
|---|---|
| 本体重量（kg） | 5.0 |
| ロック機構 | ラチェット式 |
| 保証 | 1年 |
| 備考 | - |
外寸図
DXFをダウンロードするには下記の必要となります。各項目入力後にダウンロードが可能となります。
