省スペース型防音Box

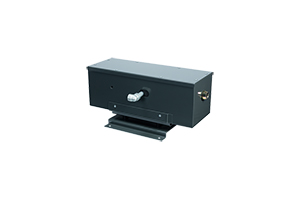

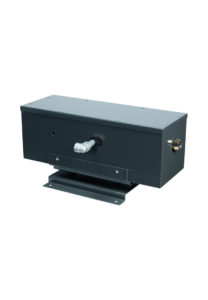

エア式オイルポンプセット
TAPS-3A-S

モーターオイルを圧送するエアポンプ。 エアを駆動源にすることにより危険場所への設置が可能。 取付に必要な補器類を付属したセット商品です。 防音ケースに内蔵することにより騒音低減。

規格 圧縮比:3:1
吐出量:14.0L/min

製品特徴

静音性アップ

防音ケースに内蔵することにより騒音低減。

防振ゴム

防振ゴム付きでさらに静音性を高めました。

省スペース

タンク下スペースを有効活用。

スペック

スペック詳細

仕様

最大吐出量(L/min) 14.0
圧縮比 3:1
吐出口サイズ Rc1/2
エア口サイズ Rc1/4



重量(kg) 27.6
サイズ(mm) 320×600×295
使用環境 屋内
設置方法 床固定
付属品 エア入力ホース(1/4"×1.5m)
吸込側ホース(3/4"×0.6m)
高圧ホース(3/4"×1.5m)
エアレギュレーター1/4"(減圧弁)
ニップル(R3/4"×G3/4"オスネジメスシート)
ニップル(R1/2"×G3/4"オスネジメスシート)
ニップル(R1"×R1")
ニップル(R1/4"×R1/4")
チーズ(1")
エルボ(1")
ニップル(R1"×G3/4"オスネジメスシート)
ボールバルブ(1")
アンカーボルト

*重量・サイズはポンプ本体のみです。配管部・突起部は寸法に含まれません。
