エアブローリール
ピタブロ
ABR-202A

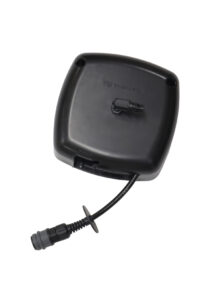

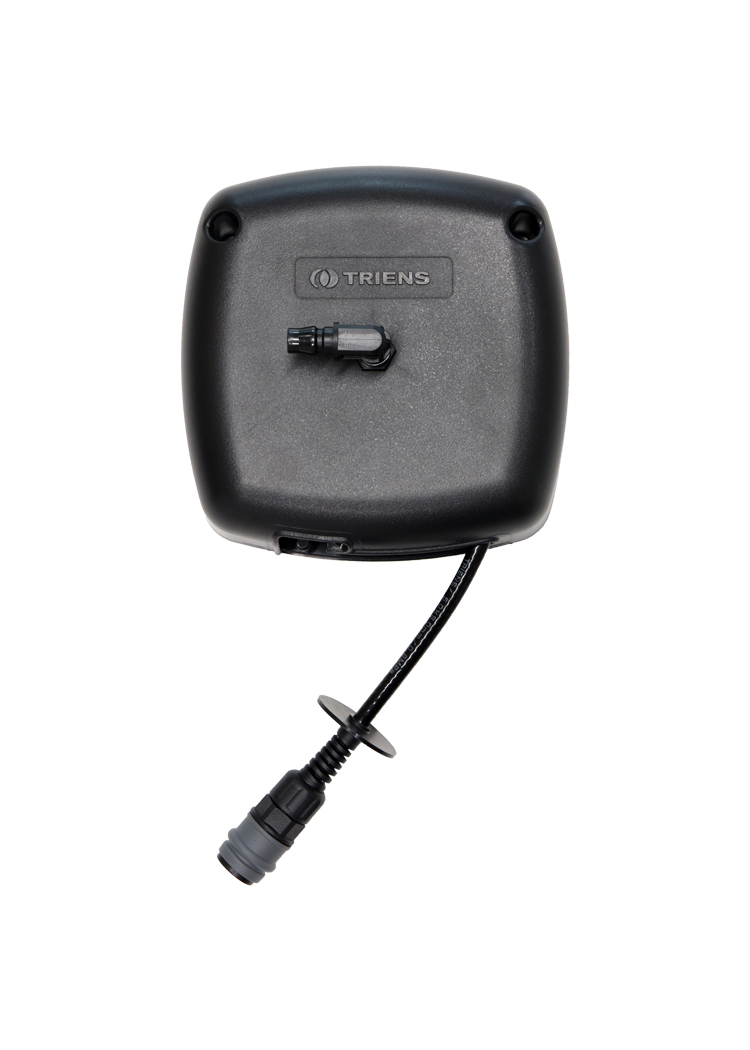

縦横18cmのコンパクトボディ、マグネット固定が可能なエアリールです。
引っ張る手を緩めると自動でホースが巻き戻り、任意の長さで手動ロックできます。
※特許登録済
| 規格 |
最高使用圧力：0.8MPa 1次側仕様：エルボプラグ付 2次側仕様：長さ2m / メスカプラ付 ホース内径：5mm |
|---|
製品特徴

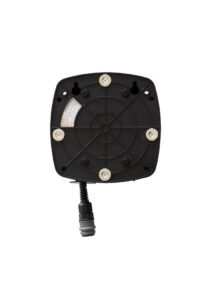

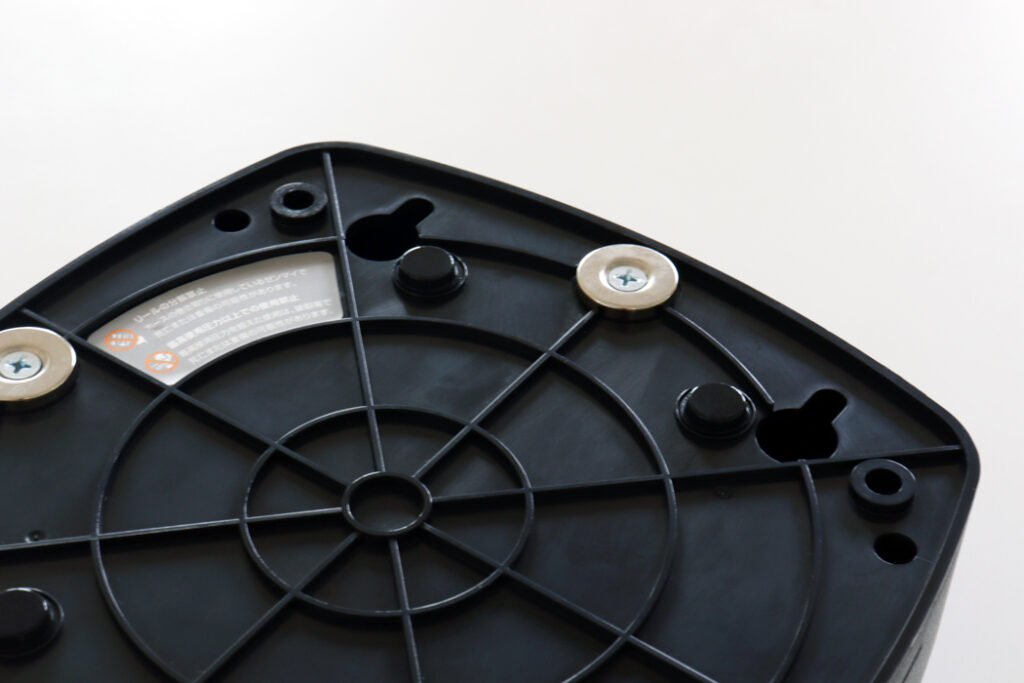

マグネットで手軽に設置
マグネットの付く平面ならどこにでも取り付けられ、配置替えにも柔軟に対応できます。
強力なマグネットと滑り止めゴムにより、ホースを引き出してもがっちり固定されます。

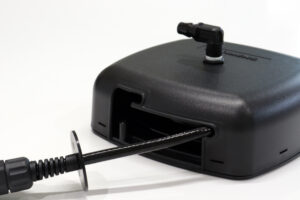

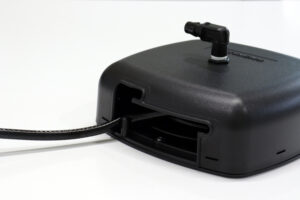

ワンタッチストッパーで任意の長さで手動ロック
ホース出口の溝にホースを引っ掛けることで一時的に長さを固定することができます。
しばらく同じ作業を続ける際におすすめです。
製品紹介動画
スペック
| 長さ（M） | 2.0 |
|---|---|
| ホース内径（mm） | 5.0 |
| ホース外径（mm） | 8.0 |
| 使用流体 | 圧縮エア |
| 最高使用圧力（MPa） | 0.8 |
| ホース材質 | ポリウレタン |
| ホースカラー | ブラック |
| 1次側先端形状 | エルボプラグ1/4（付属品） |
| 2次側先端形状 | メスカプラ1/4 |
| 本体寸法（W×H×D / mm） | 180×180×64 |
| 重量（kg） | 0.65 |
| 保証 | 1年 |

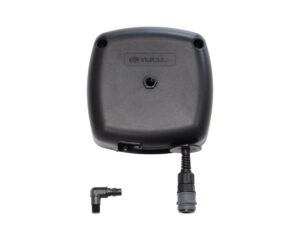

| 付属品 | 1次側用エルボプラグ1/4 ×1 |
・1次側にエルボプラグを接続する際はシールテープを適量巻いてください。
・マグネットで本体を固定している際は60N（約6kgf）以上の負荷をかけないでください。
